ПРИМЕНЕНИЕ СИСТЕМ ВОЗДУШНОГО ОТОПЛЕНИЯ НА ГАЗОВОМ ТОПЛИВЕ ДЛЯ ОТОПЛЕНИЯ ТЕПЛИЦ

Предприятия ООО НЕОН и КНПП ЭНЕРГОКОМПЛЕКС, г. Днепропетровск предлагают использовать системы воздушного отопления с использованием автоматических газовых горелок ДВМ-25м для отопления теплиц.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

В системах воздушного отопления теплоносителем является циркулирующий воздух, который подогревается газовой горелкой ДВМ-25 м с автоматикой безопасности и регулирования. Воздух, циркулирующий в воздуховодах, подогревается контактным способом продуктами сгорания природного газа от горелки ДВМ-25м воздух из воздуховодов не попадает в пространство теплицы, отработанный воздух удаляется из теплицы наружу вытяжными вентиляторами.

КАПИТАЛЬНЫЕ ЗАТРАТЫ на системы воздушного отопления предлагаемой комплектации МИНИМАЛЬНЫЕ среди всех систем отопления на газовом топливе с удалением продуктов сгорания из отапливаемого пространства.

Для технико-экономических расчетов можно использовать укрупненную оценку капитальных затрат, которая основывается на нашем практическом опыте:

Общие затраты на оборудование и строительно-монтажные работы (без подводящих газопроводов) составляет 2500 у.е. на 100 кВт установленной тепловой мощности. Для теплиц: 100 кВт тепловой мощности - для отопления 500 квадратных метров отапливаемой площади.

ЭКСПЛУАТАЦИОННЫЕ ЗАТРАТЫ на системы воздушного отопления предлагаемой комплектации в основном складываются из затрат на оплату используемого газа. Системы отопления работают полностью в автоматическом режиме, без операторов, поддерживая необходимые температуры в отапливаемых пространствах.

Коэффициент полезного действия систем воздушного отопления предлагаемой комплектации - 95% при стандартном исполнении и до 109% (по низшей теплоте сгорания газа) при исполнении с полной конденсацией водяных паров в продуктах сгорания газа.

При технико-экономических расчетах можно пользоваться следующими оценками:

Стоимость природного газа - приблизительно ВТРОЕ меньше стоимости жидкого топлива. Поэтому срок окупаемости затрат при переводе отопления теплиц с жидкого топлива на природный газ - один отопительный сезон.

А еще для отопления теплиц можно использовать:

Генератор углекислого газа для теплиц

Ми будемо вам дуже вдячні, якщо ви поставите плюс один в Google+ для української версії.

Авторы патента:

БОГДАНОВ БОРИС ГРИГОРЬЕВИЧ

БЕЛИКОВ ЮРИЙ МИХАЙЛОВИЧ

Изобретение относится к сельскому хозяйству, в частности к оборудованию для выращивания растений. и,ель изобретения-- повышение эффективности работы генератора. Генератор углекислого газа включает камеру 1 сгорания с горелкой 2 и защитным кожухом 3. Кожух 3 состоит из внутреннего 4 и наружного 5 полуцилиндрических экранов с жалюзи 7 и 8, которые отогнуты наружу навстречу друг другу. Образующиеся горячие газы заполняют камеру 1 сгорания и поднимаются восходящим ITOTOKOM воздуха. В этот поток проникают и смешиваются с ним струи воздуха, поступающие через жалюзи 7 внутреннего экрана 4. В результате разбавления продуктов сгорания воздухом создаются условия для интенсивного охлаждения и опускания их на выходе из генератора вниз к растениям. 4 з. п. ф-лы, 2 ил, 1 табл. amp (Л со vl ел СХ) о: Bo38ij)(

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (511 4 А 01 G 9 !8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4099742/30-15 (22) 03.06.86 (46) 23.02.88. Бюл. № 7 (71) Научно-исследовательский и проектнотехнологический институт механизации и электрификации сельского хозяйства Нечерноземной зоны РСФСР (72) В. А. Корягин, М. К. Берикбаев, В. Н. Судаченко, 1О. N. Беликов и Б. Г. Богданов (53) 631.829 (088.8) (56) Генератор углекислого газа. Проспект.— Ворошиловград, Гипропромтеплица, 1974.

Авторское свидетельство СССР № 1253504, кл. А 01 G 9/18, 1984, „„SU„„1375186 А 1 (54) ГЕНЕРАТОР УГЛЕКИСЛОГО ГАЗА

ДЛЯ ТЕПЛИЦ (57) Изобретение относится к сельскому хозяйству, в частности к оборудоваш1ю для выращивания растений. Цель изобретения —— повышение эффективности работы генератора. Генератор углекислого газа включает камеру 1 сгорания с горелкой 2 и защитным кожухом 3. Кожух 3 состоит из внутреннего 4 и наружного 5 полуцилиндрических экранов с жалюзи 7 и 8, которые отогнуты наружу навстречу друг другу. Образующиеся горячие газы заполняют камеру 1 сгорания и поднимаются восходящим Ilîòoêoì воздуха. В этот поток проникают и смешиваются с ним струи возду ха, поступающие через жалюзи 7 внутреннего экрана 4. В результате разбавления продуктов сгорания воздухом создаются условия для интенсивного охлаждения и опускания их на выходе из генератора вниз к растениям. 4 з. п. ф-лы, 1375186

Рубрики

Об альтернативных способах отопления теплиц и способах вычисления потребности в тепле мы говорили в отдельной статье, из которой можно сделать вывод, что для промышленных теплиц с круглогодичным выращиванием культур предпочтительным остается водяное отопление. Но что предпочесть, когда теплица эксплуатируется на участке только определенные сезоны, не круглый год? Если требуется обогревать так называемые весенние теплицы? К примеру, в такой теплице выращиваются огурцы или томаты в апреле, которые должны созреть на пару месяцев раньше, чем в условиях открытого грунта. Проектирование и монтаж водяного отопления для весенней теплицы выходит за рамки разумного смысла. Отопление понадобится всего на несколько недель, чаще всего - на апрель. Наиболее оптимальным в соотношении цена/кпд остается газовое отопление.

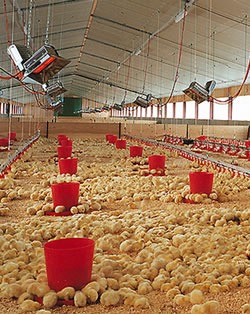

Тепло в теплице с газовым отоплением выделяется от непосредственного сгорания газа в пределах помещения, который подается в установки газовых калориферов и сгорает в инжекционных и инфракрасных горелках. Часто для малогабаритных теплиц даже не возникает необходимость подключения к общей сети газопровода, достаточно использовать газовые баллоны, которые подключают к катализаторным горелкам с платиновым покрытием и термостатической регулирующей системой. КПД выделяемого тепла от сгорания газа достаточно высок, при этом в пространство теплицы выделяется углекислый газ и водяной пар, так необходимые для роста растений. Количество угарного газа в инжекционных горелках низкого давления при сгорании природного сжиженного газа (из газовых балонов) невысоко, и неопасно для человека и растений. Самая сложная задача при использовании газового отопления теплицы - распределения тепла по всей площади. В случае с газовыми инжекционными горелками их устанавливают через определенные отрезки площади, равномерно размещая по периметру и площади помещения. При распределении горелок следует учитывать возможность их технического обслуживания, обеспечивать беспрепятственный доступ к ним воздуха, и, соответственно, человека.

Газовое отопление эффективно, но может быть опасно при отсутствии контроля. Непрерывная работа газовых горелок (в особенности инфракрасных) в условиях герметически замкнутого помещения приводит к ситуации, когда для поддержания процесса горения возникает недостаток кислорода воздуха. Это ведет за собой выделение в атмосферу теплицы вредных продуктов неполного сгорания газа. Чтобы этого избежать, необходимо позаботиться о приточно-вытяжной вентиляции (нагнетании воздуха извне и удалении через дымоход).

Для более равномерного распределения тепла в помещении теплицы рационально применение газовых калориферов, которые не только греют воздух, но и перемешивают его (рециркулируют). Благодаря хорошему перемешиванию топливно-воздушной смеси происходит практически полное сгорание газа при минимальном избытке воздуха - таким образом можно поддерживать температуру в теплице более равномерно. Конструкция такого типа отопительной системы несколько дороже, чем размещение газовых горелок, поскольку для подачи и перемещения теплого (нагретого калорифером) воздуха требуется монтаж перфорированных полиэтиленовых труб аналогично системе воздушного отопления. Для системы отопления при помощи газовых калориферов также необходим забор воздуха извне и дымоход для удаления продуктов сгорания газа.

Понятно, что своими усилиями смонтировать и подобрать типы газовых горелок для отопления весенней теплицы опасно - слишком много специфических особенностей необходимо учитывать: зависимость типа горелки от интенсивности подачи газа от давления в системе газопровода. Всегда лучше использовать готовые решения, предлагаемые специалистами в сфере газового оборудования. Так, наиболее практичным для отопления весенних теплиц остается уже готовое оборудование - мобильные газовые нагреватели воздуха, к примеру - такие установки как ТАГ-50 и ТАГ-100.

Газовый нагреватель воздуха ТАГ-50 портативный, работает от газового баллона с пропан-бутановой смесью или природным газом. Прибор оснащен термостатом, двумя горелками - электронной для розжига и непосредственно газовой пламенной горелкой. ТАГ-100 более мощная установка, отличается габаритами конструкции с наличием теплообменника и отводом продуктов сгорания, требующая наличия дымохода. Установка ТАГ-100 работает от центральной сети газопровода, газ поступает в газовую горелку через газовый кран, электромагнитный клапан и редуктор. Обе установки оснащены вентилятором и термостатом, с помощью которого поддерживается необходимая температура в помещении. На сайтах специалистов по отопительному оборудованию, вентиляции и климатическим установкам можно найти технические характеристики этих газовых нагревательных приборов - теплопроизводительность, потребляемая электроэнергетическая мощность, расход топлива, габаритные размеры.

Горелки ECOSTAR

(дизельные, газовые, мазутные, комбинированные)

Мы рады сообщить о партнерстве с одним из ведущих производителей промышленных горелок для котлов.

Компания ECOSTAR производит горелки с 1986 года и успешно продает их на рынке Западной Европы.

Теперь горелки для котлов ECOSTAR официально приходят на рынок России.

Мы готовы предложить цены, которые будут ниже, чем у любых других производителей горелок .

Мощность промышленных горелок варьируется от 23 до 25000 кВт .

Ассортимент горелок компании ECOSTAR предоставляет клиенту огромный выбор и позволяет подобрать необходимый тип оборудования под любое производство и технологию:

• Горелки малой мощности – бытовые системы нагрева и отопления, производство текстиля, пищевая промышленность, применение в паровых и водогрейных котлах. в теплицах.
• Промышленные горелки для больших производств – заводы по производству асфальта, производство сахара, энергетические установки.
• Процессионные горелки – процесс плавления стекла, плавление стали, применение в котлах кипящего слоя и любых процессах, в которых необходима высокая температура.
• Индустриальные генераторы горячего воздуха – заводы по производству цемента, атомные станции, пищевая промышленность, сушка извести и прочее.

Вопросы о нашей продукции Вы можете задать по телефону (495) 234-61-09 или по электропочте maxim@promenerg.ru .

Газовые горелки для котлов отопления #8211 особенности и виды

Котел является основной частью системы отопления. Наиболее популярны сейчас газовые котлы, покупка такого устройства – это выгодное приобретение, поскольку стоимость газа ниже, чем стоимость других видов топлива.

Существует большое количество разновидностей отопительных котлов, их выбор настолько широк, что люди иногда долго не могут определиться какой модели отдать предпочтение.

Работа котла осуществляется благодаря горелке. Чтобы сделать правильный выбор отопительного котла каждый человек должен ознакомиться с видами газовых горелок, а также с их преимуществами и недостатками.

Газовая горелка для котла отопления

Что собой представляет газовая горелка?

Именно в газовой горелке происходит соединение газа с кислородом. После того как эта смесь поступает к выходным отверстиям, она воспламеняется. Процесс воспламенения происходит благодаря электричеству либо пьезоэлементу. В результате этого процесса образуется факельное пламя.

Виды газовых горелок

Газовые горелки могут различаться по своей функциональности, для их работы применяется газообразное, жидкое и твердое топливо.

Сейчас изготавливают комбинированные элементы, то есть горелки, для работы которых можно применять различные виды топлива. При смене вида топлива нет необходимости производить переналадку оборудования.

По способу подачи кислорода в камеру сгорания газовые горелки делятся на:

• вентиляторные
• атмосферные
• диффузно-кинетические.

• одноступенчатые
• двухступенчатые
• двухступенчатые с плавной регулировкой
• модулируемые.

Большое значение имеет безопасность конструкции газовой горелки и ее качество! Качественным можно назвать фитильный элемент, который легко устанавливается, не издает вибрации и шума, а также обладает длительным сроком эксплуатации. Газовая горелка должна обеспечивать быстрое воспламенение топлива и стабильное пламя.

Вентиляторные горелки

Горелка вентиляторного типа

Эти горелки также называют дутьевыми либо наддувными, потому что попадание воздуха в камеру сгорания обеспечивается встроенными вентиляторами. Благодаря повышению КПД топливо расходится очень экономично.

Вентиляторная горелка  не входит в комплектацию газового котла, она является дополнительным оборудованием, а поэтому приобретается отдельно.

Вентиляторные устройства устанавливают в котлах с закрытой камерой сгорания. Воздух в такие устройства попадает дозированно, при этом он мгновенно смешивается с газом.

Современные вентиляторные горелки являются высокоавтоматизированными, это обеспечивает безопасное использование газового оборудования. Данный вид горелок изготавливается в виде блока, внутри которого устройство, предназначенное для сжигания топлива, соединяется с вентилятором.

Важно! Всегда нужно помнить о том, что при недостатке либо излишке топлива устройство автоматически прекращает свою работу. Таким образом, получается избежать аварийных ситуаций, но после автоматического выключения устройство сможет заработать лишь после устранения всех неполадок.

Вентиляторные горелки бывают прямоточными и вихревыми. Прямоточные горелки могут быть оборудованы выходными отверстиями в виде прямоугольного сечения, щели или круга, а отверстия вихревых устройств могут быть только круглыми.

В наддувном устройстве сгорание топлива происходит в изолированной камере, которая обеспечивает безопасное использование котла. Конструкция теплообменника изготавливается таким образом, что при использовании устройства наблюдается высокий КПД газового котла, это, безусловно, является преимуществом наддувной горелки.

Вентиряторной горелке присущи и недостатки. к ним можно отнести энергозависимость, высокий расход электричества и уровень шума, а также высокую стоимость.

Шум создается не самим вентилятором, а потоком воздуха и газа, которые выходят из сопла в результате давления. С целью уменьшения шума современные котлы оснащают глушителями.

Несмотря на все недостатки, горелки вентиляторного типа обеспечивают высокую производительность отопительного котла. Для работы горелки можно применять не только газ. Наддувную горелку рекомендуется приобретать также в том случае, если в качестве топлива планируется использовать солярку, мазут, уголь либо дрова. Эффективность работы горелки не зависит от давления газа в трубопроводе.

Атмосферные горелки

Горелка атмосферного типа

Они идеально подходят для напольных котлов, которые обладают небольшой мощностью. Атмосферные горелки можно устанавливать в котлах, способных осуществить обогрев 100 квадратных метров частного дома. Нет необходимости приобретать горелку данного типа отдельно, поскольку она входит в комплектацию котла.

Горелку еще на заводе настраивают на потребление природного газа, если со временем возникнет необходимость в смене вида топлива, горелку придется заменить другой, причем ее замену должен осуществлять специалист.

К месту воспламенения воздух подается естественным путем, без какого-либо давления, а  воспламенение происходит при помощи электроподжига или пьезорозжига.

Атмосферная горелка изготавливается в виде одной трубки с большим количеством отверстий или в виде нескольких соединенных трубок.

Горелка атмосферного типа является простым, надежным и абсолютно безопасным устройством. она обладает маленьким размером и весом,  и к тому же не создает никакого шума.

Диффузионно-кинетические  горелки

Горелка диффузионно-кинетического типа

Воздух в камеру сгорания диффузионно-кинетической горелки поступает частично, после чего добавляется в пламя. Данный тип горелок предназначен для использования в промышленных котлах, в бытовых котлах диффузно-кинетические горелки устанавливают крайне редко. Их разновидностью являются подовые горелки, которые устанавливают в нижней части камеры сгорания.

Комбинированные горелки

Горелка комбинированного типа

Установка комбинированной горелки дает возможность использовать для отопления  газ, солярку и мазут. При смене топлива не требуется осуществление демонтажа комбинированной горелки и установка горелки другого типа, поскольку в горелке комбинированного типа совмещены функции для горения трех видов топлива.

Данный тип горелок подойдет людям, которые изначально не могут применять для отопления помещения газ. но в дальнейшем планируют его провести. Установка комбинированной горелки дает возможность сэкономить любой вид топлива.

Горелки комбинированного типа полностью автоматизированы, поэтому участие человека в их управлении сводится к минимуму!

Комбинированная горелка – это сложное и дорогостоящее устройство, в результате работы которого наблюдается низкий КПД, поэтому оно не пользуется большой популярностью среди потребителей. Недостатком можно считать и сложное переключение устройства на другой вид топлива, это переключение сможет осуществить лишь специалист газовой службы.

Регулирование пламени

Одноступенчатые горелки

Для работы таких горелок можно применять только один режим. Если управление горелкой автоматизировано, то при достижении необходимой температуры она может часто отключаться и включаться, в результате чего снижается срок ее службы и производительность газового оборудования.

Двухступенчатые

В результате установки такой горелки можно применять два режима работы, от них зависит мощность пламени. При одной ступени котел работает на полную мощность, а при переходе на вторую ступень мощность составляет 40-50%.

Переход с одного режима на другой осуществляется автоматически, он происходит в результате получения сигнала от специальных датчиков. которые регулируют температуру теплоносителя, либо в результате изменения давления газа. После перехода на вторую мощность происходит экономия топлива, также благодаря такому переходу увеличивается срок службы оборудования.

Двухступенчатые горелки могут быть оснащены функцией плавного переключения режимов.

Модулируемые

Горелки данного типа обеспечивают экономию топлива, они являются более функциональными, чем горелки других типов. Модулируемые горелки также обеспечивают плавное регулирование пламени, в результате чего мощность котла может составлять 10-100%.

В зависимости от степени регулирования пламени, модулируемые горелки можно разделить на устройства: с механическим регулированием, электронным и пневматическим.

Преимуществом устройств данного типа является небольшое количество циклов «включить-выключить». именно по этой причине модулируемые горелки работают эффективно и служат длительное время. Установка в котле модулируемого устройства обеспечивает экономию 15% топлива, а в результате правильной настройки оборудования его можно сэкономить даже больше.

Горелки модулируемого типа можно применять для замены в действующих котлах горелок другого типа. Заменять сам котел не придется, потребуется лишь приобрести необходимую горелку и вызвать мастера, чтобы он осуществил ее монтаж и установил все настройки.

Маркировка горелок

Любое оборудование всегда маркируется. Маркировка происходит в соответствии с принятыми нормами и правилами и указывает на функциональность горелок. Для того чтобы разобраться в маркировке газовых горелок, ознакомьтесь с ее кратким описанием.

Маркировка осуществляется буквами. так буква «Г» указывает на то, что перед вами находится именно горелка. Если на устройстве находятся буквы «ГМ», это свидетельствует о том, что в качестве топлива для горелки можно применять не только газ, но и мазут. Буквами «Дс» обозначают горелки с удлиненной газовой частью. Маркировка «Р» свидетельствует о том, что горелка является ротационной, а  маркировка «П» говорит о том, что для изготовления горелки была использована форсунка с ротором, вращающимся направо. Маркировка «Л» устанавливается на горелках с вращением ротора по часовой стрелке.

Вращение ротора горелки в форсунке зависит от места ее установки в камере сгорания.

Заключение

При выборе отопительного котла для своего дома следует обращать внимание не только на его мощность и другие функциональные возможности, но и на тип газовой горелки, поскольку именно она отвечает за обеспечение тепла в вашем доме. Также от типа горелки зависит расход топлива и срок службы всего газового оборудования.  (См. также: неисправности настенных газовых котлов .)
