Кратко о компании

Завод ВЕНТИЛЯТОР – ведущее российское предприятие в области разработки и производства широкого спектра промышленного оборудования для систем вентиляции, кондиционирования и отопления общегражданских, жилых зданий и промышленных сооружений.

Более десяти лет предприятие совершенствует качество оборудования, расширяет ассортимент, внедряя современные разработки и развивая высокотехнологичное производство.

Сегодня Завод ВЕНТИЛЯТОР выпускает промышленные вентиляторы низкого, среднего и высокого давления. в том числе: радиальные вентиляторы. осевые вентиляторы. крышные, канальные вентиляторы и пылевые. Выпускаются в общепромышленном, взрывозащищенном, жаростойком и других исполнениях. Для систем дымоудаления вытяжной вентиляции изготавливаются вентиляторы осевые дымоудаления, радиальные дымоудаления и крышные дымоудаления. Для подачи воздуха и воздушных смесей в топки котельных агрегатов предприятие производит дымососы и тягодутьевые машины. Налажен выпуск отопительного оборудования: калориферы паровые – воздухонагреватели, водяные калориферы. агрегаты воздушно-отопительные и паровые.

Улитка вентилятора

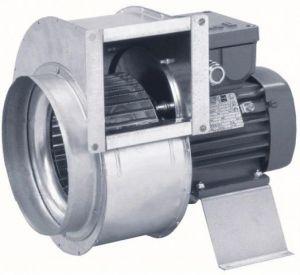

Улитка вентилятора — корпус подавляющего большинства промышленных вентиляторов, называется так потому, что действительно напоминает «домик» улитки. Улитку имеют вытяжные промышленные центробежные радиальные вентиляторы низкого, среднего и высокого давления. Она может иметь правое или левое исполнение, для некоторых вентиляторов будет иметь значение и угол поворота. Вентилятор улитка бывает и маленький, и большой: от 25 сантиметров диаметром до более чем полутора метров. Вообще вентилятор с улиткой — это классический промышленный вытяжной вентилятор в понимании большинства людей.

Иногда при заказе говорят просто мне вентилятор-улитку или улиточный вентилятор , нужна улитка вентиляционная и очень удивляются, когда узнают, что этого для того, чтобы определить тип вентилятора маловато. Необходимо точно понимать какой именно тип вентилятора нужен, а не только то, что у него есть улитка!

Улитка может быть изготовлена из различных материалов в зависимости от назначения и условий эксплуатации (например у обычного общепромышленного вентилятора и вентилятора дымоудаления той же марки будет разный материал улитки). Материалом может быть углеродистая сталь (общепромышленное и теплостойкое, жаропрочное, жаростойкое исполнение), нержавеющая сталь (коррозионностойкое исполнение), алюминиевые сплавы (взрывозащищенное исполнение), чугун, различные сплавы.

Кроме того, улитка может быть как цельная, так и их двух-трех частей, в зависимости от типоразмера вентилятора. Для небольших вентиляторов, имеющих неразборную улитку при заказе неважен угол поворота, так как ее легко можно повернуть на любой угол, отвернув крепежные болты и развернув в нужное положение. Для более крупных (как правило, с 12 номера) характерны разборные улитки, состоящие из двух или трех частей. При такой улитке становится важным угол поворота. так как улитка разделяется с его учетом, повернуть ее на другой угол потом уже нельзя, кроме того, съемная часть изготавливается таким образом, чтобы монтаж и демонтаж рабочего колеса в корпус можно было произвести без полного демонтажа вентилятора. Нужно также учитывать, что бывает правая и левая улитка.

Именно сложностями с углом разворота улитки и объясняется то, что вентиляторы больших размеров на складе в наличии найти невозможно, под склад держат только максимально универсальные машины.

Бывает необходимость в ремонте вентилятора и в замене только некоторых частей, например, улитки (да и цена улитки значительно меньше цены всего агрегата). Можно купить улитку одного завода-изготовителя и заменить ее улитку другого завода- изготовителя (например, где привлекательнее цена). Но так как они обязательно будут отличаться конструктивно, и очень вероятно будут отличаться по размерам — необходимо сначала убедиться в том, что улитка Вам подойдет. Обязательно необходимо потребовать чертежи и согласовать их перед заказом! Мы работаем с несколькими заводами-изготовителями и у нас можно купить разные улитки.

Ваше имя:

Ваш e-mail * :

Ваш телефон (c кодом) * :

Вытяжной вентилятор ATAS FCJ4C52S

Характеристики

Вытяжные вентиляторы ATAS используются в пиролизных твердотопливных котлах для удаления дымовых газов из топки.

Могут встретиться альтернативные названия вытяжных вентиляторов - дымосос, центробежный дымосос.

Данные модели вентиляторов производятся чешской фирмой ATAS, которая находится в городе Наход, эти модели хорошо зарекомендовали себя в работе с пиролизными котлами ведущих производителей.

Монтажная площадка вытяжных вентиляторов Atas подходит к большинству пиролизных котлов известных европейских производителей.

Компания «Хотлэнд» осуществляет продажу модели FCJ4C52S.

Цвет корпуса может отличаться, так как производитель осуществляет отгрузку товара без предварительного оповещения об изменениях.

Диаметр крыльчатки с лопастями - 174 мм.

Технические характеристики

Улитки вентиляции. Какая нагнетающая или вытяжная?

Цитата

как определить какая улитка нагнитающая или вытяжная

- Не знаю как насчет отличия в форме лопаток ротора, но отличие в корпусе улитки обычно есть, надо смотреть с какой стороны фланец для присоединения к воздуховоду. У нагнетающих всасывающего фланца часто вообще нет, голая гладкая дырка с торца улитки. Если же присоединительный фланец есть, значит либо она всасывающая, либо ей пофиг. Я так думаю

Промышленные вентиляторы и их функции

Вентиляторы промышленные имеют прямое назначение оперировать с большими объемами воздуха, осуществлять приточно-вытяжную вентиляцию, нагнетать теплый или холодный воздух, удалять дым, газ и прочие взрывоопасные смеси. Для каждой

из задач вентилятор промышленный должен подбираться индивидуально, с учетом особенностей его будущей рабочей среды и прямого назначения.

По большому счету промышленные вентиляторы делятся на два основных типа – это осевые вентиляторы и центробежные вентиляторы (радиальные).

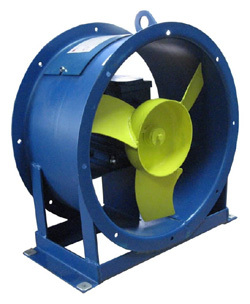

Принцип работы осевого вентилятора следующий: лопатки (основной рабочий элемент осевого вентилятора) вращаются вокруг оси, за счет чего происходит циркуляция и перемещение воздуха в параллельном направлении. Осевые вентиляторы имеют достаточно простую конструкцию и широчайший диапазон применения, начиная от охлаждающих компьютерные механизмы вентиляторов до огромных тоннельных агрегатов.

Конструкция центробежных вентиляторов более сложная, чем конструкция осевых, и в качестве оси у них используется ротор, вокруг которого установлены спиралевидные вращающиеся лопатки. Принцип работы центробежного вентилятора следующий: воздух поступает в вентилятор за счет вращения ротора по оси, затем от оси перпендикулярно двигается в отводной выход, напоминающий спиральный кожух. Центробежные вентиляторы широко используются во всех отраслях промышленности. Их популярность обусловлена тем, что это мощные и надежные аппараты, которые способны производить большое давление, и обладают высокой степенью производительности.

Как правильно подобрать промышленный вентилятор

На выбор промышленного вентилятора главным образом влияет состав перемещаемой им среды. Промышленные вентиляторы в обычном исполнении не подойдут для перемещения агрессивных сред, но отлично справятся с перемещением воздушных потоков или

потоков газа неагрессивного характера, температура которых не превышает 80 о С и в которых не содержатся вещества с липкой и волокнистой структурой. Допустимое содержание пыли, твердых и волокнистых веществ, пропускаемых через вентилятор промышленный в обычном исполнении не должно превышать 100 мг/м 3. Если используется промышленный центробежный вентилятор с двухсторонним всасыванием, то его рабочая среда не должна превышать более 60 о С.

Если предполагается использование промышленного вентилятора в условиях обработки полимерных и пластмассовых материалов, рабочая среда которых имеет высокую степень загрязненности, тогда нужно использовать коррозионностойкие промышленные вентиляторы. Как правило, корпус и механизмы таких вентиляторов исполняются из специальных титановых сплавов, стали с антикоррозийными свойствами и алюминия. Иногда в изготовлении таких вентиляторов используют специальную углеродистую сталь, покрытую оцинковкой или другим коррозионностойким покрытием. Если предполагается перемещение взрывоопасных смесей разного характера, используются специальные промышленные вентиляторы во взрывобезопасном исполнении. Такая техника изготавливается строго в соответствии со специальными требованиями на специализированных заводах, технические условия которых позволяют это сделать.

Взрывоопасные смеси, которые способны воспламеняться при ударе, перемещают при помощи специальных приспособлений – эжекторов.

Для перемещения древесной стружки и в системах пневмотранспорта, как правило, используют специальные вентиляторы высокого и среднего давления, имеющие пылеулавливающие свойства, с ограниченным количеством лопастей. Как правило – это шестилопастные промышленные вентиляторы.

Шестилопастные вентиляторы высокого и среднего давления могут использоваться и в аспирационных системах. Хотя в данных системах свободно можно использовать и многолопастные промышленные вентиляторы, которые монтируются перед пылеуловителем, или за ним.

Если планируется создание вентиляции через крышу, тогда используются крышные промышленные вентиляторы. Однако здесь нужно быть осторожным, так как крышные вентиляторы не предназначены для транспортировки пыли, образующейся при цементировании, волокнистых и липких частиц. Поэтому в этом случае использование крышного вентилятора будет нерациональным.

Промышленные вентиляторы в Украине
